  Camera Bianca – Sezione INFN di Catania





La camera bianca della Sezione INFN di Catania è un ambiente di lavoro progettato per mantenere livelli estremamente bassi di particelle in sospensione naturalmente presenti in aria (polvere, microbi, aerosol) creando così un ambiente a contaminazione controllata.

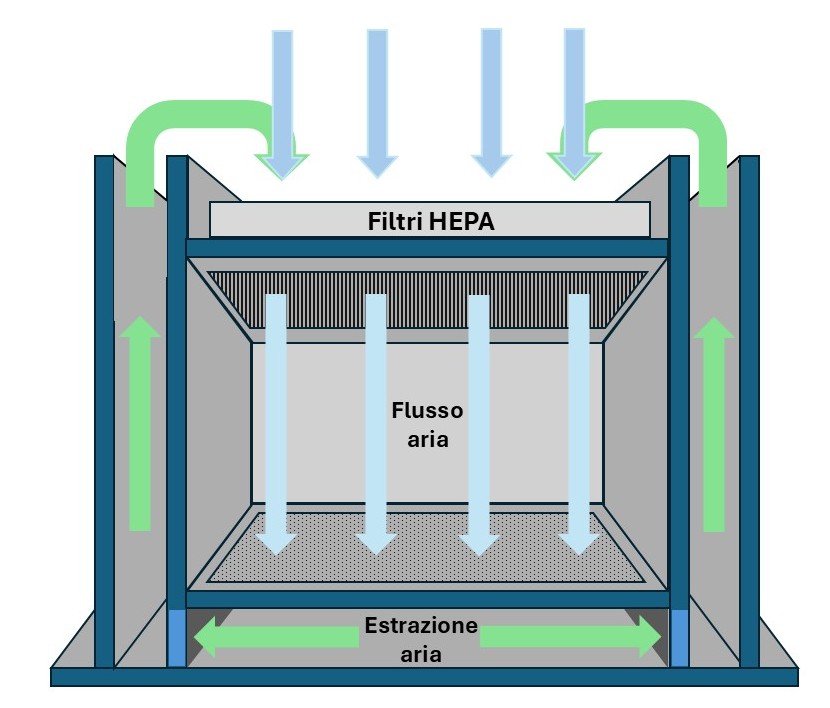

La purezza dell’aria, in questi ambienti, è garantita da un sistema di ventilazione a bassa turbolenza che immette aria altamente filtrata attraverso filtri HEPA installati nel controsoffitto. Questo assetto genera un flusso laminare verticale uniforme, che convoglia le particelle verso il basso. L’aria viene, quindi, estratta tramite griglie integrate nel pavimento, assicurando un ricambio continuo ed omogeneo e riducendo al minimo il rischio di contaminazione. All’interno di questi ambienti, qualità dell’aria, pressione, temperatura e umidità sono costantemente monitorate e mantenute entro parametri rigorosamente definiti.

      Grazie al monitoraggio continuo dei parametri ambientali e ai sistemi di filtrazione ad alta efficienza, l’area consente lo svolgimento di attività delicate di microelettronica, test di dispositivi e lavorazioni che richiedono condizioni stabili e a bassa contaminazione.

Secondo la normativa internazionale vigente UNI EN ISO 14644, le camere bianche della Sezione INFN di Catania sono di Classe ISO 5 e garantiscono un livello di contaminazione estremamente basso:

• Particolato massimo: 520 particelle ≥ 0,5 μm per metro cubo di aria
• Flusso d’aria laminare: velocità controllata (circa 0,3 m/s)
• Filtrazione HEPA: rimozione del 99,97% delle particelle ≥ 0,3 μm
• Pressione positiva: per impedire l’ingresso di contaminanti dall’esterno



Locali e Accesso

      L’ambiente a contaminazione controllata della Sezione INFN di Catania è suddiviso in tre locali e l’accesso è consentito esclusivamente a personale autorizzato, nel rispetto delle procedure di sicurezza e delle norme di comportamento previste per questo tipo di ambienti.



 Anticamera (Spogliatoio)

      L’anticamera costituisce l’area di preparazione e vestizione del personale prima dell’accesso alla camera bianca. In questo locale è possibile riporre gli indumenti personali nell’armadio dedicato e indossare l’abbigliamento tecnico necessario per preservare la qualità dell’ambiente controllato.

Prima di accedere, gli operatori devono indossare:

• Calzari monouso da applicare sopra le scarpe
• Tuta integrale che copre completamente il corpo
• Mascherina
• Guanti in lattice
• Cuffia copricapo completata dal cappuccio della tuta

Queste dotazioni, unite al controllo rigoroso dei parametri ambientali, garantiscono la protezione dalla contaminazione di materiali e processi sensibili.



Cleanroom 1 – Microelettronica e Caratterizzazione

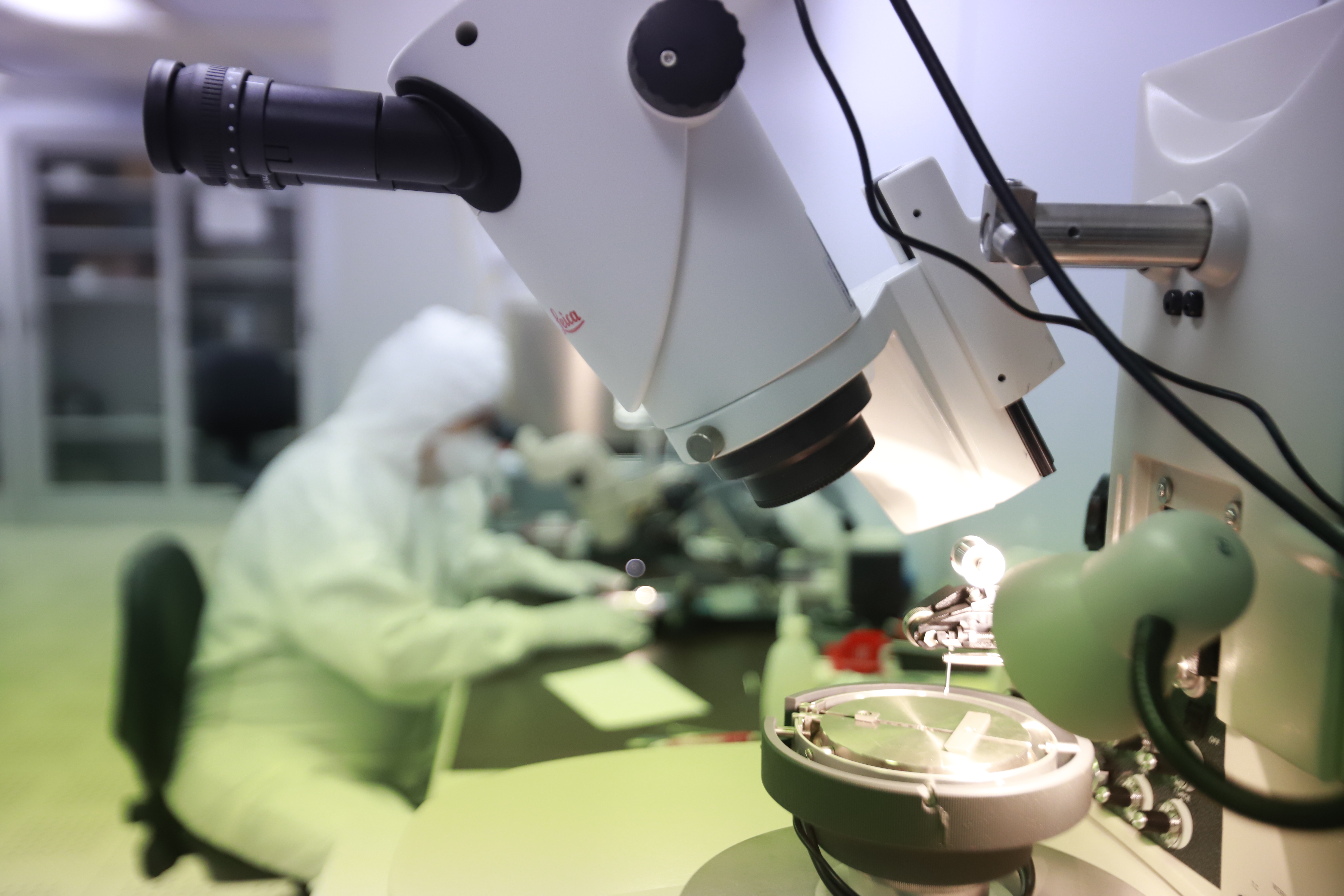

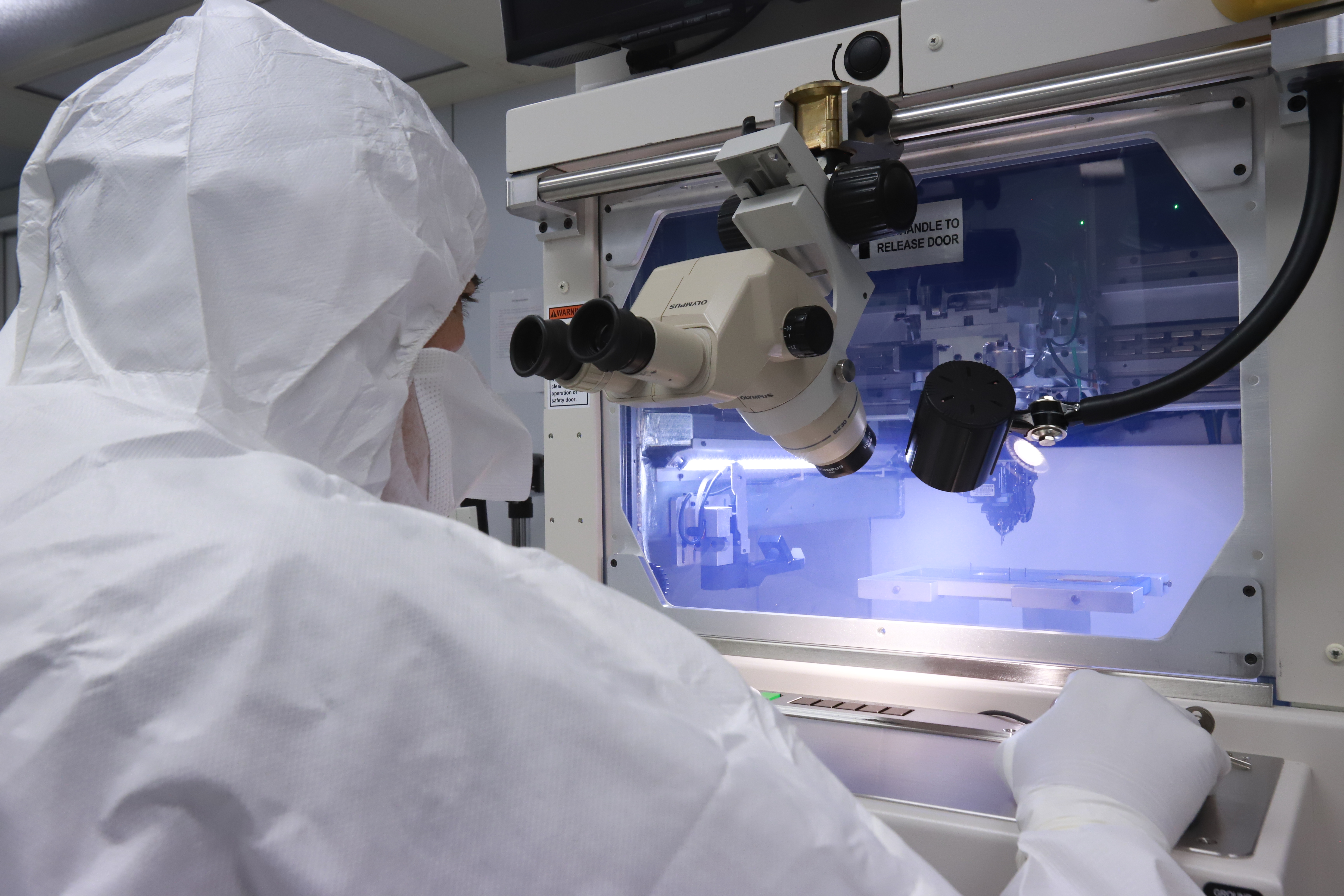

La cleanroom 1 è dedicata ad attività di microelettronica e caratterizzazione dei dispositivi. Al suo interno sono installate una stazione di wire bonding automatica, una stazione di wire bonding semiautomatica, una probe station per misure elettriche di precisione e ulteriori attrezzature specialistiche per la lavorazione, la manipolazione ed il collegamento di componenti sensibili.



















 Cleanroom 2 – Attività in Ambiente Controllato

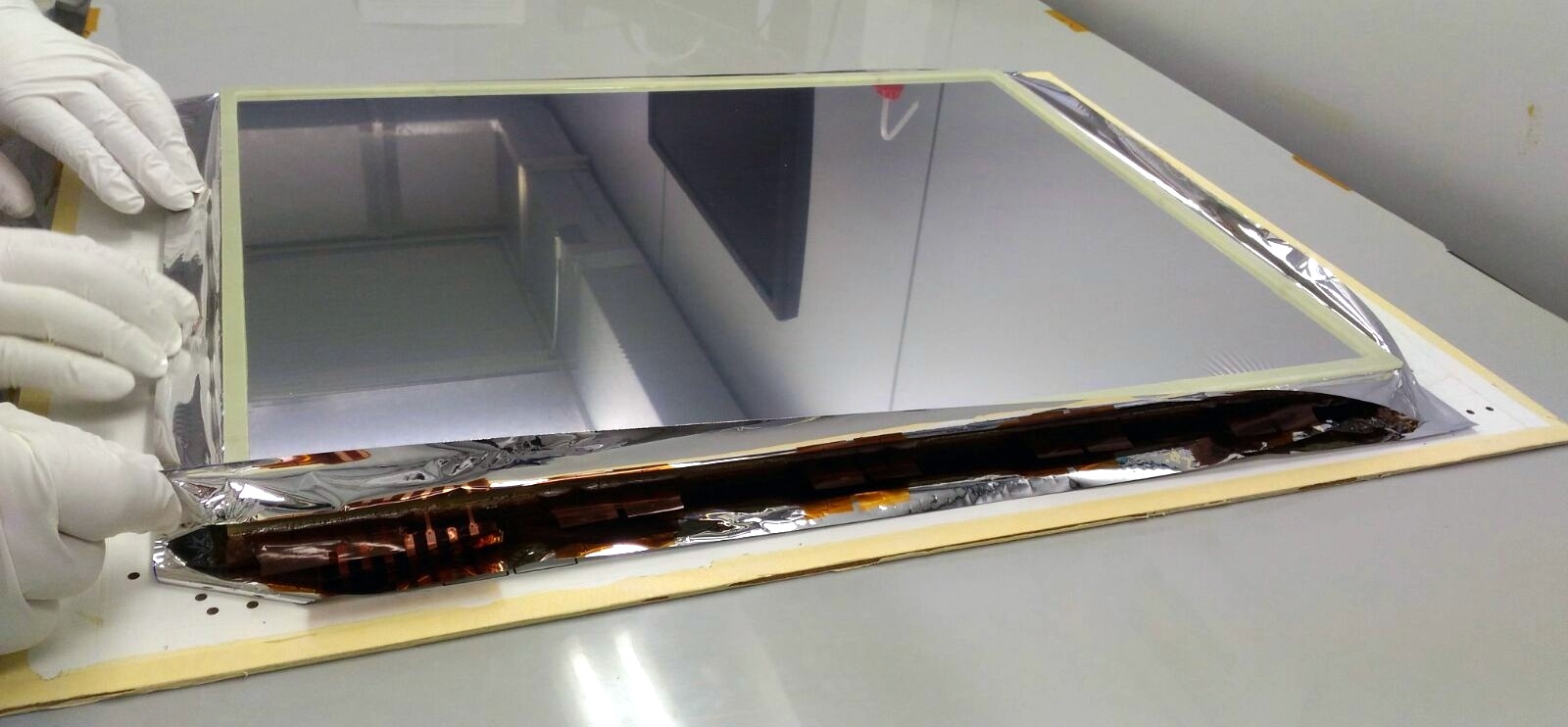

      La cleanroom 2 è un locale di dimensioni ridotte progettato per lavorazioni sensibili e attività mirate come l’integrazione di rivelatori, test specifici o operazioni di incollaggio che necessitano di un ambiente a contaminazione controllata e di condizioni stabili e ripetibili. È possibile eseguire test su dispositivi in aria secca (umidità relativa <10%) oppure in atmosfera di azoto, grazie alla presenza di raccordi dedicati che consentono l’erogazione dei gas anche all’interno di un'apposita box di lavoro.
